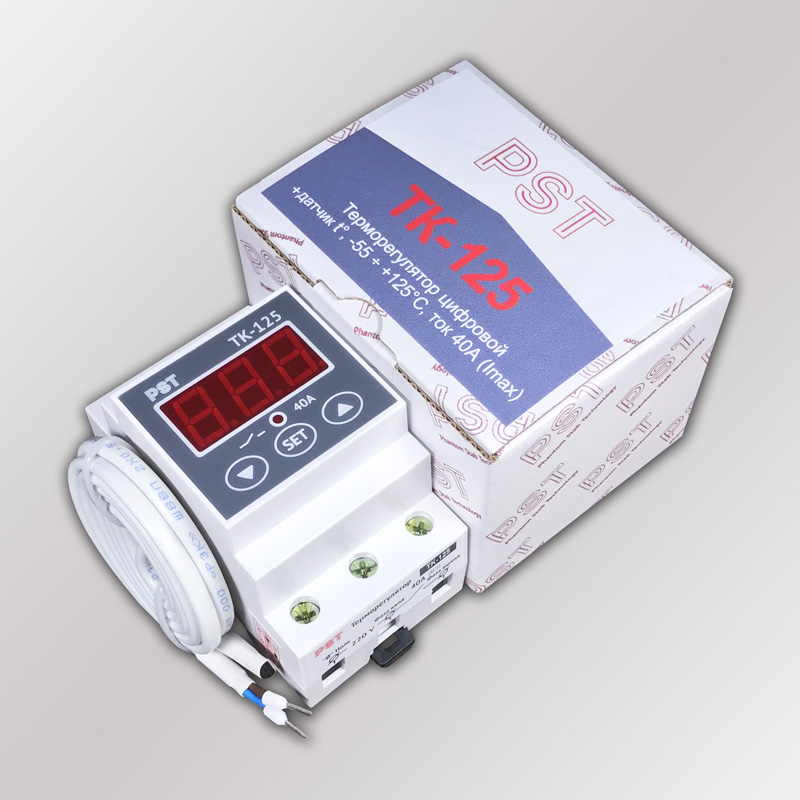

Терморегулятор ТК-125 PST с точным цифровым датчиком t° - до 0,1 °C

Наличие: Есть в наличии
Код товара: TE0125
3340 р.
2920
x
=
2920 р.
  • от 2 шт. — 2840 р.
  • от 3 шт. — 2660 р.
  • от 5 шт. — 2360 р.

Быстрая доставка

Оплата при получении

Гарантия качества


Терморегулятор ТК-125 PST – это мощный (до 8 кВт) электронный регулятор температуры с выносным цифровым датчиком DS18B20 и точностью измерения 0,1°C. Имеет гальваническую развязку с сетью 220В, настраиваемую точность поддержания заданной температуры, собственный гистерезис для двух разных режимов работы – на «ТЕПЛО» или «ХОЛОД», блокировку кнопок (защита настроек от детей, случайного нажатия). Мощность подключаемой нагрузки от 0 до 8000 Вт (max, режим АС1).

Назначение и принцип работы

Цифровой терморегулятор ТК-125 предназначен для поддержания нужной температуры: в помещении (офисные и жилые комнаты зданий, теплицы, инкубаторы, брудеры), теплого пола, нагревателей различного типа, внутри специализированных емкостей или баков водонагревателя с жидкостью, электрических котлов отопления.

Измерение температуры терморегулятором ТК-125 PST производится с высокой точностью (до 0,1°C) при помощи выносного температурного датчика DS18B20 в месте его крепления (входит в комплект) и отображается на цифровом экране. Рассмотрим принцип работы терморегулятора ТК-125 в разных режимах:

  • При использовании в режиме «ТЕПЛО» («НАГРЕВ») – терморегулятор ТК-125 производит подачу питания 220В к нагревающему устройству для набора нужной температуры (например 28°C), о чем сигнализирует светодиодный индикатор под цифровым табло. При достижении заданного значения, нагрев отключается, индикатор выхода гаснет. Если дельта отклонения (гистерезис, ∆t) – задано 2°C, то при опускании t-ры до 26°C – нагревающая нагрузка опять включится. Так, постоянно будет поддерживаться нужный показатель.
  • При использовании в режиме «ХОЛОД» («ОХЛАЖДЕНИЕ») – подача питания от ТК-125 к охлаждающему устройству – компрессор холодильной установки, кондиционер, холодильник, электродвигатель вентиляции, будет происходить при превышении заданного температурного значения (например +8 градусов). При запрограммированном допустимом отклонении (∆t) в 1°C, охлаждение (выход ТК-125) будет включаться при росте температуры до +9°C, и отключаться при ее опускании до +8°C.

Если же надо, чтобы терморегулятор 1 раз произвел нагрев до заданной t-ры и отключился, просто задаем большее разрешенное значение гистерезиса (∆t), например 90°C. Тогда, термоконтроллер ТК-125, при установке УСt (нужное значение) +70°C – произведет нагрев до 70°C, отключит его и пока температура не упадет до -20°C, не включит.

Основные технические характеристики ТК-125 PST

  • Максимальная нагрузка – до 8800 ВА (max 40А)
  • Диапазон измерения и регулирования – от -55 до +125 °C
  • Тип выносного измерительного датчика – цифровой DS18B20 (в комплекте)
  • Точность измерения и удержания заданной t-ры (УСt) – +/- 0,1 °C (от -30 до 100°C)
  • Программируемое допустимое отклонение (∆t) – от 0,1 до 99,9 °C
  • Контроль наличия датчика - есть
  • Блокировка кнопок - есть

Подключение терморегулятора и датчика ТК-125

Для включения цифрового терморегулятора ТК-125 и его настройки, нужно подключить внешний датчик температуры, идущий в комплекте с прибором, соблюдая полярность (DQ – синий провод, GDN – коричневый) – смотрите доп. фото №4. После этого подать питание 220В на прибор. Если датчик подключен правильно, то терморегулятор включится и на экране появятся показания текущей температуры термодатчика, например 23,5°C. Если полярность проводов перепутана, или датчика нет - то на экране будет три черточки – «---», выход прибора блокируется.

Настройка параметров терморегулятора ТК-125 PST

Быстрая настройка нужной температуры производится нажатием на одну из крайних кнопок со стрелками – «вверх» или «вниз». При нажатии на любую из них – показания текущей температуры изменятся на значение установленной нужной (УСt) – это значение с точкой в конце. Меняем его повторными нажатиями на нужное нам значение, отпускаем, ждем сохранения. Таким образом можно быстро подстроить необходимую точку контроля под идущий техпроцесс.

Вход в полное меню настройки ТК-125, производится через среднюю кнопку «SET». Меню прибора простое и лаконичное, ничего лишнего. Содержит в себе 4 пункта и предназначено для настройки следующих параметров:

  • УСt – установка нужной температуры (зав. уст. 30°C)
  • УСГ – установка гистерезиса (доп. отклонение, ∆t, зав. уст. 2°C)
  • PPt – выбор режима работы – «ТЕПЛО» («Hot») или «ХОЛОД» («CoL») – (зав. «Hot»)
  • Loc – блокировка изменения настроек управления.

Для настройки нажимаем «SET», пролистываем пункты повторными нажатиями. Останавливаемся на нужном, нажимаем левую или правую кнопку со стрелкой – появляется установленное значение с точкой внизу справа. Изменяем его, нажимая кнопки со стрелкой – в большую или меньшую сторону, отпускаем и ждем 4 сек. Значение сохраняется и прибор выходит в меню «SET». Переходим к следующему пункту.

После окончания настройки – все значения сохраняются в энергонезависимой памяти терморегулятора ТК-125 и будут доступны в заданном виде при последующих включениях прибора. Их можно изменить в любой момент, при необходимости.

Если вы включили блокировку кнопок, то будет работать кнопка «SET», и можно просмотреть установленное значение температуры нажимая кнопки со стрелкой, можно также просмотреть все настройки в разделах, но изменить заданные значения, войдя в сами разделы меню нельзя. Для разблокировки управления настройками  – нажмите и удерживайте одновременно 2 кнопки со стрелками 4 секунды. При разблокировке, моргнет индикация и 3 раза, кратковременно внизу экрана появятся все три точки.

Особенности конструкции и работы ТК-125

Электронный терморегулятор ТК-125 спроектирован таким образом, что внешний датчик измерения t-ры гальванически развязан с сетью питания 220 В через импульсный блок питания. Это дает гарантию защиты от поражения электрическим током человека и других живых организмов (животных, птицы) при повреждении провода термодатчика или попадании его самого в жидкость (конденсат), а также расширенный диапазон питающего напряжения от 70 до 280 В переменного тока.

ТК-125 PST – это модель аналог ТК-4 DigiTOP, только значительно ее превосходящая по мощности (запас лишним не бывает), имеющая улучшенные технические характеристики и дополнительные возможности, а именно:

  • 3 кнопки для удобства использования и настройки
  • разный тип гистерезисов («правильный») – для режимов «холод» и «тепло»
  • больший настраиваемый гистерезис – 99,9 против 39,9, что дает возможность однократного нагрева или охлаждения до заданной t-ры
  • блокировка кнопок для защиты настроек от случайного изменения (тех. персоналом или детьми)

Какие альтернативные датчики для терморегулятора ТК-125

Для использования термоконтроля в жидких средах – вода и другие жидкости, для терморегулятора ТК-125 можно использовать герметичные погружные термодатчики DS18B20 (посмотреть в разделе «датчики температуры»). Они выполнены в металлической гильзе из нержавеющей стали и есть еще модели с высокотемпературным проводом, устойчивым к воздействию агрессивных средств – кислот, щелочей, масел и горючих материалов.

Достоинства:

  • простота и надежность
  • высокая нагрузочная способность – до 8000 ВА
  • качественные комплектующие – STM, Relpol, Maxim
  • распространенный и точный цифровой датчик DS18B20 – в разном исполнении
  • гальваническая развязка питания прибора и термодатчика, импульсный БП
  • контроль термодатчика, блокировка кнопок, раздельный гистерезис
  • простая и понятная настройка
  • Гарантия: 2 года.

    Тип прибора
    Терморегулятор электрический на DIN-рейку в РЩ
    Модель ТК-125
    Производитель Phantom ST (PST)
    Технические характеристики
    Максимальный ток активной нагрузки, А 40
    Максимальная мощность нагрузки, Вт 8000
    Номинальный ток активной нагрузки, А 32
    Номинальная мощность нагрузки, Вт до 7000
    Диапазон измеряемых температур, °С -55...+125, шаг 0,1
    Диапазон регулируемых температур, °С -55...+125, шаг 0,1
    Количество режимов работы два (нагрев/охлаждение)
    Дискретность индикации, °С 0,1
    Погрешность измерения, °С, не более 0,5
    Гистерезис (допустимое отклонение), дельта ∆t, °С 0,1 - 99,9 (программируемый)
    Количество выносных датчиков температуры, шт. 1 (идет в комплекте)
    Тип выносного датчика температуры цифровой DS18B20
    Автоматический выход из режима настройки, сек есть, 5 сек
    Энергонезависимая память настроек да
    Режимы работы
    Количество температурных режимов работы 2 (два)
    "НАГРЕВ" - удержание температуры не ниже заданной есть (по умолчанию)
    "ОХЛАЖДЕНИЕ" - удержание температуры не выше заданной есть (можно выбрать)
    Дополнительные возможности
    Функция высокоточного измерения есть, с точностью 0,1°С
    Высокоточное регулирование температуры есть (0,1°С)
    Программируемый гистерезис ∆t есть, с шагом 0,1°С
    Индикатор включения нагрузки есть, светодиод
    Блокировка кнопок управления от детей есть
    Контроль работоспособности датчиков t, °С есть
    Вес, размеры, энергопотребление
    Габаритные размеры (Д х Ш х В), мм 90х53х65
    Длина кабеля датчика температуры, м 1,5 (удлин. до 250 м)
    Вес, кг 0,180 (с датчиком t)
    Ширина на DIN-рейке, модулей по 17,5 мм 3
    Напряжение питания, В ~ 220В (~ от 70... до 280 В), 50 Гц
    Потребляемая мощность (не более), Вт 2
    Защита и гарантия
    Степень защитного исполнения IP20
    Гарантия 24 мес.
